Общее описание
Выносной пульт управления (ВПУ) предназначен для оперативного доступа к управлению дорожными контроллерами, контролирующих движение на УДС. С помощью ВПУ ответственный сотрудник может в ручном режиме включать фазы движения на управляемом перекрестке.
ВПУ оснащено сенсорным экраном, на который выводится информация по активной фазе, а также осуществляется выбор фазы с динамическим отображением направлений выбранной фазы.
Алгоритм работы
ВПУ оснащен антивандальной металлической крышкой и электромеханическим замком. При считывание RFID ключа занесенного в память считывателя происходит открытие электромеханического замка и происходит разблокировка экрана (на экране появляется изображение). В энергонезависимую память контроллера заносится событие состоящее из текущего времени и УИД(уникального идентификационного номера) ключа. На экране отображается номер текущей фазы движения, запрет или разрешение на смену фазы движения, обратный отсчет на блокировку ВПУ. В момент разблокировки ВПУ происходить включение обратного отсчета времени до автоматической блокировки ВПУ. Если по какой либо причине крышка ВПУ не будет захлопнута ВПУ будет заблокирован автоматически через настраиваемый промежуток времени 5-30 минут бездействия. Для сброса времени обратного отсчета необходимо поднести к RFID считывателю ключ либо производить какие либо действия с сенсорным экраном (выбор фаз, подтверждение). При захлопывании крышки блокировка происходит автоматически. При блокировки ВПУ с дорожного контроллера снимается сигнал Ручное управление. На экране с помощью сенсорных кнопок можно выбрать нужную фазу движения и с помощью кнопки подтвердить вывод выбранной фазы движения. При пролистывании фазы движения на экране отображается схема движения.

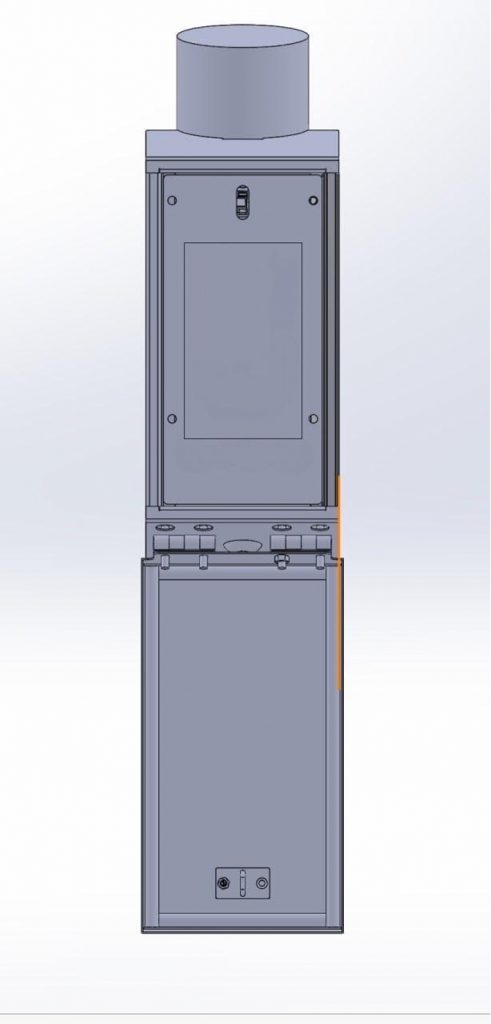

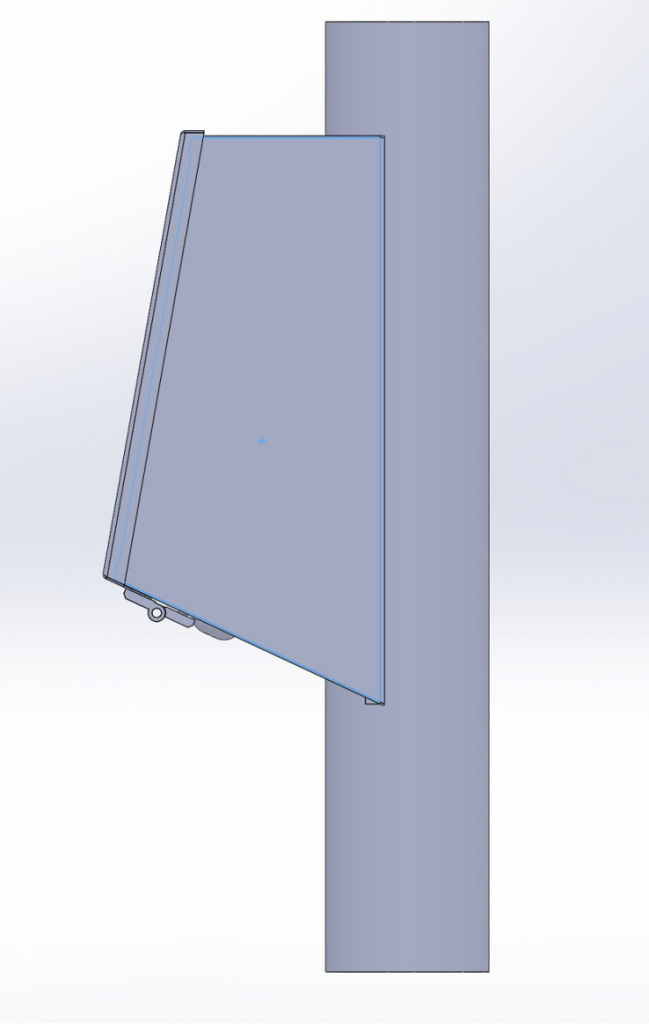

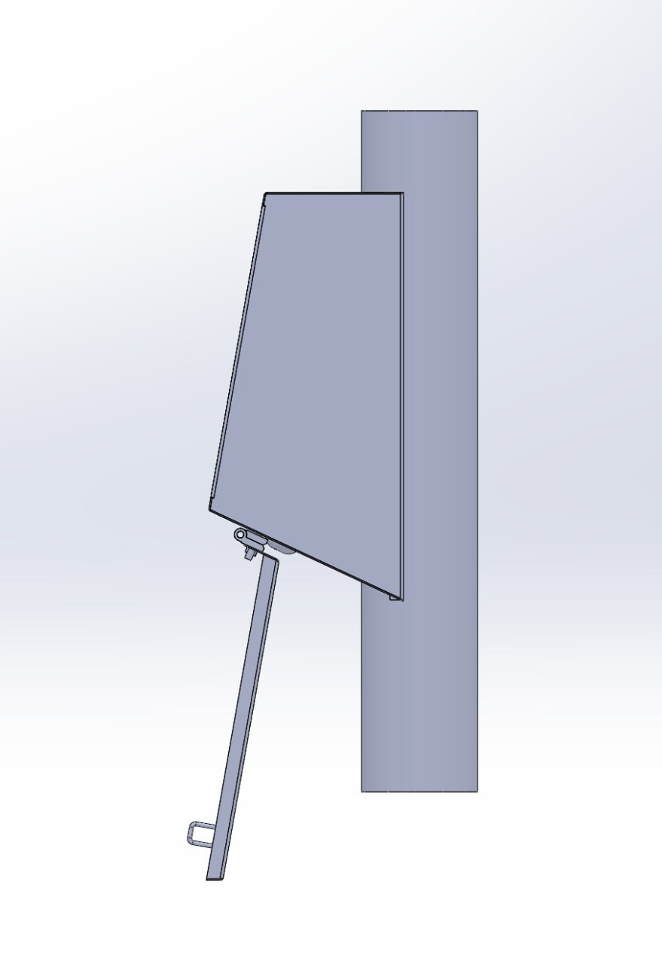

Чертежи и фотографии
Технические характеристики
| Характеристика | Значение | |
| 1 | Количество управляемых фаз, шт. | 16 |
| 2 | Напряжение питания, В. | 12 -30 |
| 3 | Напряжение коммутации фаз, В | 5 -24 |
| 4 | Разрешение основного экрана, пикс. | 240 x 320 |
| 5 | Размер экрана активной области основного экрана, мм | 55 x 95 |
| 6 | Тип сенсора | Емкостной |
| 7 | Температура эксплуатации | -30 — +45 °C |
| 8 | Тип считывателя | RFID |
| 9 | Материал корпуса | Холоднокатаная сталь |
| 10 | Крышка защиты экран | Наличие |
Описание программной и аппаратной частей ВПУ
ВПУ состоит из нескольких основных частей сенсорного экрана со встроенной видеоподсистемой и контроллера, RFID считывателя IronLogic CP-Z-2. Контроллер ВПУ представляет собой печатную плату с установленными твердотельными реле и гальванически развязанными оптопарами. Логика работы контроллера производится внутри микроконтроллера stm32f072. Микроконтроллер работает на основе программного обеспечения написанного на языке программирования С . В качестве операционной системы используется операционная система реального времени FreeRTOS. Программное обеспечение обрабатывает поступление входных сигналов формирует выходные сигналы, считывает номера RFID меток записывает номера RFID меток и время считывания в энергонезависимую память.
Контроллер позволяет произвести подключение к ПК с помощью интерфейса USB. С помощью специализированного программного обеспечения возможно считывание лог файлов содержащихся в энергонезависимой памяти контроллера. Содержание лог файлов дата, время, номер RFID метки разблокировавший ВПУ. Дата, время блокировки ВПУ. RFID считывателя IronLogic CP-Z-2 работает в защищеном режиме.
Описание защищенного режима считыватель IronLogic CP-Z-2
Защита от копирования и несогласованного обслуживания СКУД основывается на предварительной инициализации считывателя “мастер-ключом”, далее с помощью “мастер-ключа” в считыватель может быть добавлены дополнительные ключи УИД (уникальный идентификационный номер ) ключа добавляется в память считывателя. После добавления ключей в считыватель передача УИД ключа в контроллер ВПУ только добавленных ключей.
